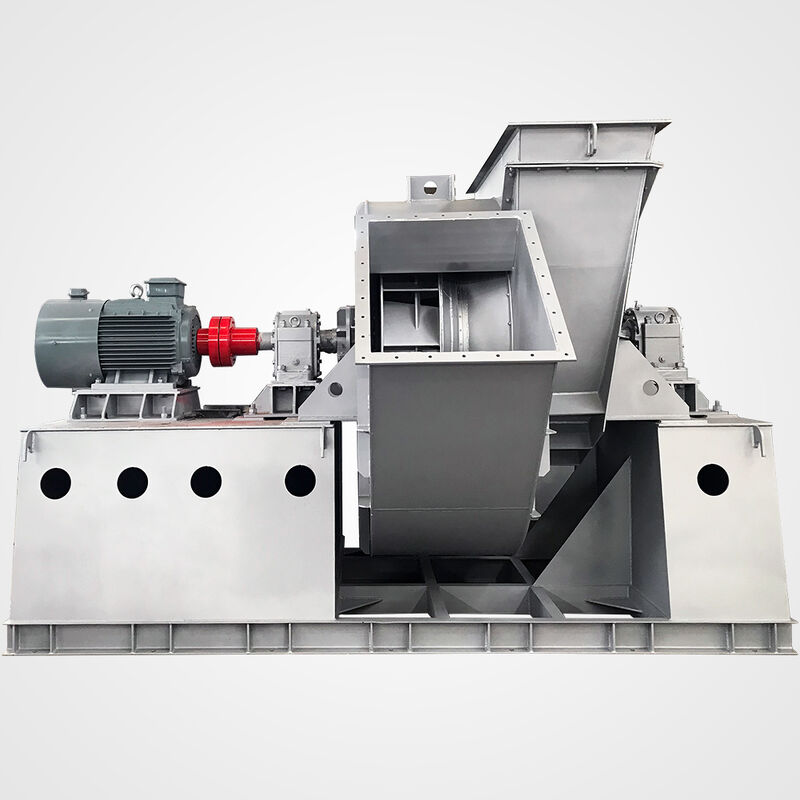

अनुकूलित Q345 ऊर्जा कुशल जंग रोधी बॉयलर ब्लोअर प्रणाली

4-73 बॉयलर इंड्यूस्ड ड्राफ्ट फैन

परिचय ओf 4-73 ब्लोअर फैन

मांग वाले औद्योगिक बॉयलर अनुप्रयोगों के लिए इंजीनियर, हमारा अनुकूलित बॉयलर ब्लोअर सिस्टम Q345 उच्च-शक्ति स्टील निर्माण को उन्नत ऊर्जा-कुशल तकनीक के साथ जोड़ता है ताकि असाधारण प्रदर्शन और स्थायित्व मिल सके। सिस्टम में सभी घटकों में विशेष एंटीकोर्सियन उपचार शामिल है, जो उच्च तापमान ऑक्सीकरण, रासायनिक जंग और नमी के क्षरण के लिए विश्वसनीय प्रतिरोध प्रदान करता है।

उत्पाद संरचनाएं:

1. प्ररित करनेवाला - इसमें 12 पीछे की ओर घुमावदार एयरफ़ॉइल बेवलिंग ब्लेड होते हैं जो आर्क कोन फ्रंट डिस्क और फ्लैट प्लेट बैक डिस्क के बीच वेल्डेड होते हैं। एयरफ़ॉइल ब्लेड ब्लोअर की उच्च दक्षता, कम शोर और उच्च शक्ति सुनिश्चित करते हैं। सभी प्ररित करनेवाला स्थिर और गतिशील संतुलन सुधार और ओवर-स्पीड रनिंग टेस्ट पास करते हैं, इसलिए वे स्थिर और विश्वसनीय संचालन का आनंद लेते हैं। वेंटिलेशन पंखे और इंड्यूस्ड ड्राफ्ट पंखे के प्ररित करनेवाला एक ही मॉडल नंबर के साथ। समान संरचना अलग-अलग कच्चे माल (आमतौर पर, वेंटिलेशन पंखे के लिए A3 और इंड्यूस्ड ड्राफ्ट पंखे के लिए 16Mn) लागू करें।

2. आवरण-यह सामान्य स्टील प्लेटों के साथ एक वाल्व आकार में वेल्डेड है। सिंगल इनलेट ब्लोअर के लिए आवरण तीन अलग-अलग प्रकारों में बनाया जा सकता है (ब्लोअर №8～№12 के लिए आवरण एक एकीकृत गैर-अलग करने योग्य संरचना में बनाया जा सकता है; ब्लोअर №14～№16 के लिए आवरण को दो भागों में विभाजित किया जा सकता है जबकि ब्लोअर №18～№29.5 के लिए आवरण को तीन भागों में विभाजित किया जा सकता है)। इंड्यूस्ड ड्राफ्ट पंखे के लिए, धूल से पहनने से रोकने के लिए वाल्व प्लेटों को उचित रूप से मोटा किया जाता है।

3. इनलेट - एक अभिसारी सुव्यवस्थित संरचना में एकीकृत किया जाना है और शिकंजा के साथ ब्लोअर के सक्शन साइड पर तय किया जाना है।

4. एयर डैम्पर- एयर डैम्पर का उपयोग ब्लोअर की क्षमता को समायोजित करने के लिए किया जाता है और एयर इनलेट से पहले रेडियल रूप से स्थापित किया जाता है। समायोजन सीमा 0° (पूरी तरह से खुला) से 90° (पूरी तरह से बंद) तक है। एयर इनलेट की ओर से देखने पर, एयर डैम्पर का हैंडल दाईं ओर होता है। दाएं रोटेशन ब्लोअर के लिए, हैंडल नीचे से ऊपर की ओर बढ़ते हुए पूरी तरह से बंद से पूरी तरह से खुले में जाता है। बाएं रोटेशन ब्लोअर के लिए, हैंडल ऊपर से नीचे की ओर बढ़ते हुए पूरी तरह से बंद से पूरी तरह से खुले में जाता है।

5. ड्राइविंग यूनिट - ड्राइविंग यूनिट का मुख्य शाफ्ट गुणवत्ता वाले स्टील से बना है। इस ब्लोअर श्रृंखला के लिए रोलिंग बेयरिंग का उपयोग किया जाता है। दो प्रकार के बेयरिंग बॉक्स हैं: №8~16 वाले ब्लोअर एकीकृत चक्रवात-प्रकार के बेयरिंग बॉक्स लागू करते हैं जबकि №18~29.5 वाले ब्लोअर दो अलग-अलग पिलो ब्लॉक बेयरिंग बॉक्स लागू करते हैं। Y4-73 इंड्यूस्ड ड्राफ्ट पंखे के लिए बेयरिंग बॉक्स थर्मामीटर और तेल स्तर संकेतक से लैस हैं। बेयरिंग बॉक्स 30# मोटर तेल का उपयोग करता है। जोड़े जाने वाले तेल की मात्रा तेल स्तर संकेतक पर आधारित होगी। यदि ग्रीस स्नेहन का उपयोग कर रहे हैं, तो №8~16 वाले ब्लोअर के लिए एकीकृत चक्रवात-प्रकार के बेयरिंग बॉक्स को बेयरिंग बॉक्स के अंदर रोलिंग गेंदों के किनारे एक तेल बैफल प्लेट जोड़नी चाहिए और तेल बैफल प्लेट को ठीक करने के लिए स्लॉट पहले से ही आरक्षित है। Y4-73 इंड्यूस्ड ड्राफ्ट पंखे पानी-ठंडा करने वाले उपकरणों से लैस हैं। इसलिए, एक पानी का पाइप जोड़ना होगा और पानी की खपत परिवेश के तापमान के साथ बदलती रहती है और आमतौर पर 0.5-1m3/h माना जाता है।

तकनीकी डेटा

अक्सर पूछे जाने वाले प्रश्न

1. हीट डिसिपेशन पावर प्लांट ब्लोअर फैन को डिजाइन करते समय आपको कौन से पैरामीटर प्रदान करने की आवश्यकता है?

उत्तर: वायु प्रवाह, कुल दबाव या स्थैतिक दबाव, इनलेट तापमान, स्थानीय वोल्टेज और आवृत्ति, ऊंचाई आदि।

यदि माध्यम में ज्वलनशील और विस्फोटक गैस, या बड़ी धूल लोडिंग है, तो कृपया डिजाइनर को भी सूचित करें।

2. आपकी कंपनी की प्री-सेल्स सर्विस और आफ्टर-सेल्स सर्विस कैसी है?

उत्तर: हमारे सहयोग से पहले, हमारे पास आपकी कार्य स्थिति के अनुसार तकनीकी समाधान बनाने में आपकी सहायता करने के लिए पेशेवर तकनीकी टीम है, ताकि यह सुनिश्चित किया जा सके कि सेंट्रीफ्यूगल फैन कुशलता से काम करे।

बिक्री के बाद सेवा, हम 12 महीने की मरम्मत सेवा प्रदान करेंगे, और आजीवन अनुवर्ती सेवाएं प्रदान करेंगे। इसके अलावा, हमारे इंजीनियर मरम्मत सेवा प्रदान करने के लिए विदेश जाने के लिए उपलब्ध हैं।

3. क्या आपकी कंपनी के पास योग्यता है?

उत्तर: SIMO ब्लोअर ने ISO 9001-2008, CE, TUV प्रमाणपत्र आदि प्राप्त किए हैं।

कंपनी का परिचय

Xinxiang SIMO ब्लोअर कं, लिमिटेड, जिसे पहले Xinxiang ब्लोअर फैक्ट्री के नाम से जाना जाता था, की स्थापना 1955 में हुई थी, जो पूर्व मशीनरी उद्योग मंत्रालय द्वारा पंखे के उत्पादन के लिए नामित कारखाना है। 2006 में, राज्य के स्वामित्व वाले उद्यम का पुनर्गठन किया गया। अगस्त 2008 में, कंपनी को Xinxiang SIMO ब्लोअर लिमिटेड कंपनी के रूप में पंजीकृत किया गया, जिसकी पंजीकृत पूंजी RMB32,000,000 थी। जून 2016 में, कंपनी का नाम बदलकर Xinxiang SIMO ब्लोअर कं, लिमिटेड कर दिया गया। मई 2018 में, राष्ट्रीय SME शेयर ट्रांसफर सिस्टम को सूचीबद्ध किया गया था। यह मध्य चीन में सबसे बड़े पंखे निर्माताओं में से एक है और चीन फैन एसोसिएशन की एक सदस्य इकाई है। SIMO ब्लोअर एक राज्य-स्तरीय उच्च-तकनीकी उद्यम, स्तर 3 उद्यम का सुरक्षा उत्पादन मानकीकरण, एक प्रांतीय स्तर 1 उन्नत प्रबंधन उद्यम है, और "अनुबंध-सम्मान और विश्वसनीय उद्यम", "उन्नत गुणवत्ता प्रबंधन इकाई", और "ग्राहक संतुष्ट उद्यम" जैसे 20 से अधिक प्रांतीय और नगरपालिका मानद खिताब जीते हैं। कंपनी ने राष्ट्रीय स्तर के औद्योगीकरण और सूचना एकीकरण प्रबंधन प्रणाली मूल्यांकन, ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, ISO14001 पर्यावरण प्रबंधन प्रणाली प्रमाणन, OHSAS45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली प्रमाणन और CE प्रमाणन पारित किया है।
