| उत्पत्ति के प्लेस: | हेनान चीन |
| ब्रांड नाम: | SIMO |
| प्रमाणन: | CE, ISO9001:2008,TUV |
| मॉडल संख्या: | SIMO ब्लोअर 7-09 |

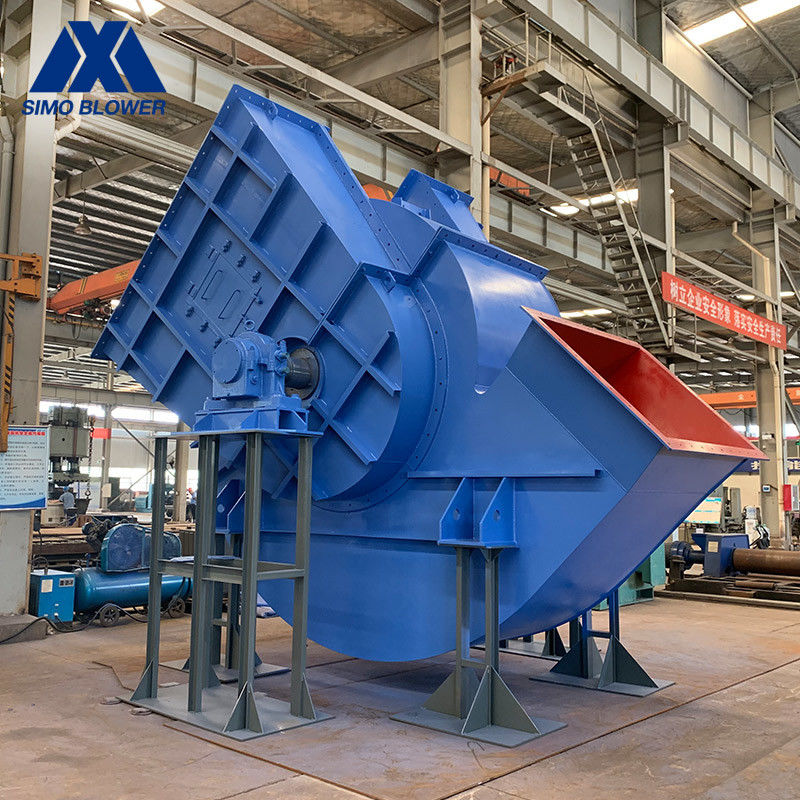

डबल सक्शन हैवी ड्यूटी इंडस्ट्रियल बॉयलर प्राइमरी एयर सेंट्रीफ्यूगल ब्लोअर फैन
परिचय
7-09 श्रृंखला मध्यम दबाव भारी शुल्क केन्द्रापसारक धौंकनी प्रशंसक में मध्यम दबाव और बड़ा प्रवाह होता है, कम शोर श्रृंखला प्रशंसक से संबंधित होता है और इसमें स्थिर प्रदर्शन होता है।
यह सामान्य तापमान या उच्च तापमान गैर-ज्वलनशील गैस (सामान्य हवा, उच्च तापमान गैस, संक्षारक गैस, धूल भरी गैस), और ग्रेन्युल / पाउडर / चिप / फाइबर सामग्री को संदेश देने के लिए उपयुक्त है।
यह एक व्यापक रूप से इस्तेमाल किया जाने वाला मध्यम-दबाव हेवी-ड्यूटी सेंट्रीफ्यूगल फैन है, जिसका उपयोग आमतौर पर बॉयलर, डस्ट कलेक्टर, डिसल्फराइजेशन सिस्टम, सीमेंट, रसायन, धातु विज्ञान, विद्युत शक्ति और गैस और सामग्री परिवहन जैसे औद्योगिक प्रणालियों में किया जाता है।इसका उपयोग सामान्य वेंटिलेशन के लिए भी किया जा सकता है।
धूल युक्त गैस के लिए, हम धूल की एक छोटी मात्रा से लेकर बहुत बड़ी धूल सामग्री तक विभिन्न कार्य परिस्थितियों को पूरा कर सकते हैं।विशेष उपचार के बाद, ब्लेड की सतह कठोरता एचआरसी 60 ~ 70 तक पहुंच सकती है, जो प्ररित करनेवाला के जीवन को 3 गुना से अधिक बढ़ा सकती है।
तकनीकी डाटा
|
उत्पाद पैरामीटर्स
|
|||
|
केन्द्रापसारक प्रशंसक आवेदन
|
तापमान | सामान्य तापमान हवा, गर्म हवा | |
| वायु संरचना | स्वच्छ हवा, धूल भरी हवा, संक्षारक गैस, दहनशील गैस, पाउडर सामग्री, हल्के कण सामग्री | ||
|
केन्द्रापसारक प्रशंसक प्रदर्शन
|
प्ररित करनेवाला व्यास | 1500~3500 | मिमी |
| मेनशाफ्ट की गति |
1450 |
आरपीएम | |
| दबाव की श्रेणी | 4217~15694 | देहात | |
| प्रवाह सीमा | 4293~773605 | एम3/एच | |
|
केन्द्रापसारक प्रशंसक संरचना
|
ब्लेड | पिछड़ा | |
| प्ररित करनेवाला समर्थन | SWSI (सिंगल चौड़ाई, सिंगल इनलेट), इम्पेलर ओवरहंग। | ||
| ड्राइवट्रेन | युग्मन | असाइन कर सकते हैं | |
| स्नेहन | तेल स्नान स्नेहन | ||
| असर ठंडा | एयर कूलिंग, वाटर कूलिंग, ऑयल कूलिंग | ||
|
केन्द्रापसारक प्रशंसक प्रणाली
विन्यास |
मोटर | एबीबी, सीमेंस, WEG, TECO, SIMO, चीनी ब्रांड… |
असाइन कर सकते हैं |
| प्ररित करनेवाला | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
आवरण, वायु प्रवेश शंकु, एयर इनलेट स्पंज |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| मुख्य शाफ्ट | 45 # स्टील (उच्च शक्ति कार्बन संरचनात्मक स्टील), 42CrMo, स्टेनलेस स्टील ... | ||
| सहन करना | एफएजी, एसकेएफ, एनएसके, जेडडब्ल्यूजेड… | ||
|
केन्द्रापसारक प्रशंसक ऐच्छिक
अवयव |
सिस्टम बेस फ्रेम, प्रोटेक्टिव स्क्रीनिंग, साइलेंसर, इनलेट और आउटलेट पाइपलाइन कम्पेसाटर, इनलेट और आउटलेट निकला हुआ किनारा, स्पंज, इलेक्ट्रिक एक्ट्यूएटर, शॉक आइसोलेटर, डायाफ्राम कपलिंग, फ्लूइड कपलिंग, मोटर रेन कवर, तापमान सेंसर, वाइब्रेटिंग सेंसर, सॉफ्ट स्टार्टर, इन्वर्टर, स्पेशल इलेक्ट्रिकल मोटर, सिस्टम मॉनिटरिंग इंस्ट्रूमेंट, ल्यूब सिस्टम, ओवरहेड ल्यूब टैंक आदि। |
||
लाभ और विशेषताएं
1.डबल सक्शन हैवी ड्यूटी इंडस्ट्रियल बॉयलर प्राइमरी एयर सेंट्रीफ्यूगल ब्लोअर फैनउच्च आउटलेट दबाव का उत्पादन कर सकते हैं और कम शोर के साथ अधिक गैस प्रवाह प्रदान कर सकते हैं।उच्च मीडिया तापमान पर स्थिर रूप से काम करने की क्षमता।
2. ग्राहक की प्रदर्शन आवश्यकताओं के अनुसार अनुकूलित डिजाइन, और सीएफडी प्रौद्योगिकी द्वारा अनुकूलित, ऊर्जा की खपत समान मॉडल की तुलना में कम है।
3. एयरफ्लो चैनल और प्ररित करनेवाला को कई बार अनुकूलित किया गया है, जो सामान्य बड़े प्रवाह वाले प्रशंसकों की तुलना में अधिक कुशल और ऊर्जा-बचत है।
4. प्ररित करनेवाला और मुख्य शाफ्ट की सामग्री के लिए, हम विभिन्न कार्य परिस्थितियों के तापमान और काम करने की गति के लिए उच्च शक्ति कार्बन स्टील, कम मिश्र धातु इस्पात, उच्च तापमान मिश्र धातु इस्पात, उच्च तापमान प्रतिरोधी उच्च शक्ति मिश्र धातु इस्पात का चयन करेंगे, ताकि प्ररित करनेवाला और मुख्य शाफ्ट अभी भी उच्च तापमान पर एक विश्वसनीय ताकत बनाए रख सकते हैं।
