सीमेंट रोटरी ओवन केन्द्रापसारक पंखे
,कुशल सीमेंट रोटरी ओवन सेंट्रीफ्यूगल पंखे
,ऊर्जा बचत सीमेंट पंखे

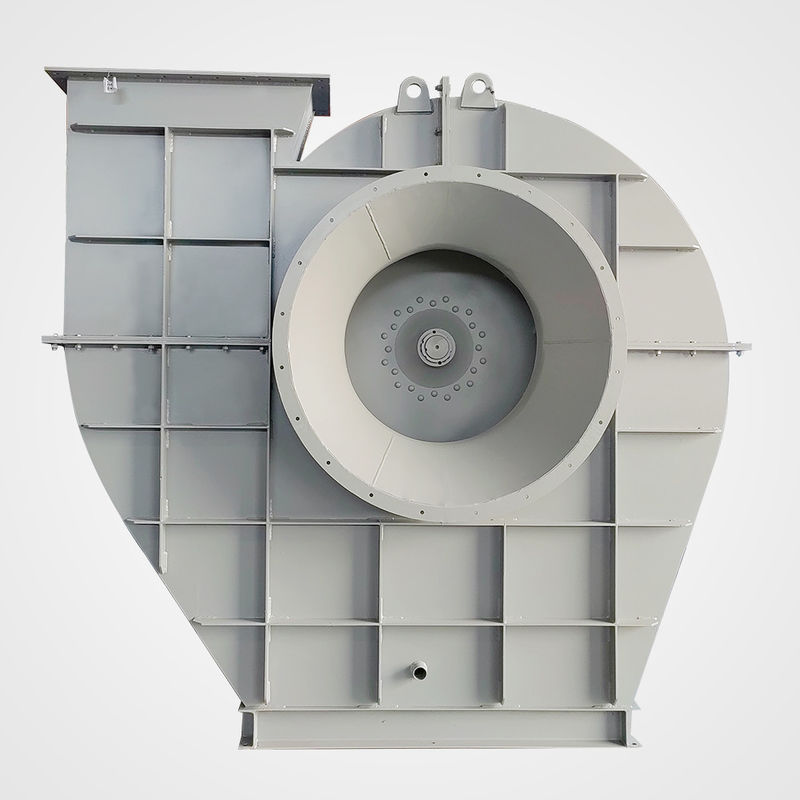

कुशल ऊर्जा-बचत सीमेंट घूर्णी भट्ठी केन्द्रापसारक पंखे
उत्कृष्ट गुणवत्ता का पीछा करें, उत्तम उत्पाद बनाएं!
1. आवेदनकुशल ऊर्जा-बचत सीमेंट घूर्णी भट्ठी केन्द्रापसारक पंखे
*वेंटिलेशन
जबरन वेंटिलेशन, भवन वेंटिलेशन, खान वेंटिलेशन, सुरंग वेंटिलेशन, सामग्री वेंटिलेशन और सुखाने।
*शीतलन और गर्मी का अपव्यय
जबरन शीतलन और ताप अपव्यय, औद्योगिक उपकरण शीतलन और ताप अपव्यय।
*वायु शुद्धिकरण और औद्योगिक अपशिष्ट गैसों का उपचार, वायु निस्पंदन प्रणाली, धुआं गैसों का सल्फ़राइज़ेशन, धुआं गैसों का निर्जलीकरण।
*बॉयलर की हवा की आपूर्ति और निकास (कोयला से चलने वाला बॉयलर, बायोमास बॉयलर, कचरा जलानेवाला, सीएफबी बॉयलर, स्टोकरफीड बॉयलर आदि) ।
*औद्योगिक बॉयलर हवा उड़ानेवाला, औद्योगिक बॉयलर प्रेरण हवा, औद्योगिक बॉयलर प्राथमिक हवा, औद्योगिक बॉयलर द्वितीयक हवा।
*औद्योगिक बॉयलर अपशिष्ट गैसों का सल्फ़्यूराइजेशन, औद्योगिक बॉयलर धुआं गैसों का विघटन।
*औद्योगिक भट्टियाँ
सीमेंट रोटरी ओवन, लाइम रोटरी ओवन, निकेल आयरन रोटरी ओवन, क्ले सैंड रोटरी ओवन और अन्य विभिन्न कैल्सीनिंग ओवन की प्रेरण हवा।
कचरा जलानेवाला हवा उड़ाने वाला, कचरा जलानेवाला हवा प्रेरित करने वाला, ईंट भट्ठी हवा प्रेरित करने वाली।
सीमेंट मिल, कोयला मिल और अन्य बड़ी मिलों की वेंटिलेशन प्रणाली।
*ऊर्जा और बिजली
थर्मल पावर प्लांट, कचरा दहन बिजली संयंत्र, बायोमास ईंधन बिजली संयंत्र, औद्योगिक अपशिष्ट गर्मी वसूली उपकरण।
*धातु का पिघलना
खनिज पाउडर सिंटरिंग की हवा उड़ाना ((सिंटरिंग मशीन), कोक्स उत्पादन की भट्ठी ((कोक्स ओवन की भट्ठी)
*गैस और सामग्री की आपूर्ति
सामान्य वायु वितरण, उच्च तापमान वायु वितरण, ज्वलनशील गैस वितरण, संक्षारक गैस वितरण, अशुद्धियों के साथ मिश्रित गैस वितरण।
कोयला पाउडर, कण सामग्री/ पाउडर सामग्री/ टुकड़ा सामग्री/ फाइबर सामग्री की आपूर्ति।
*अन्य
औद्योगिक उपकरणों का दबाव और अवरोधन सील, औद्योगिक अपशिष्ट गैस का पुनर्प्राप्ति, खाद्य एवं औषधि उत्पादन लाइन की आपूर्ति वायु और सुखाने।
2विशेषताएंके लिएकुशल ऊर्जा-बचत सीमेंट घूर्णी भट्ठी केन्द्रापसारक पंखे
*उच्च डिस्चार्ज दबाव आउटपुट कर सकता है, एक ही समय में अधिक वायु प्रवाह मात्रा, कम शोर प्रदान कर सकता है। उच्च तापमान की स्थिति में स्थिर रूप से काम कर सकता है।
*वायु डम्पर द्वारा चलने में प्रशंसक के वॉल्यूम और दबाव को लचीले ढंग से समायोजित कर सकता है। मिलान करने वाले चर आवृत्ति मोटर के माध्यम से प्रशंसक की गति को बदलकर प्रशंसक के दबाव और मात्रा को भी समायोजित कर सकता है।
*प्रणाली के आधार का उपयोग करने के मामले में, स्थापना के लिए इतना आसान है, पेशेवरों के मार्गदर्शन की आवश्यकता नहीं है।
*असर की शीतलन विधि, गैस के तापमान और चलने की स्थिति के अनुसार कम लागत वाली जल शीतलन विधि या अच्छी गर्मी फैलाव तेल शीतलन विधि का चयन करना।या बहुत उच्च तापमान मध्यम स्थिति के लिए बक्से ठंडा स्थापित करने के लिए पूरी तरह से विश्वसनीय प्रशंसक प्रणाली संचालन की रक्षा के लिए.
*रोलर और मुख्य शाफ्ट की सामग्री के संबंध में हम उच्च शक्ति कार्बन स्टील, कम मिश्र धातु स्टील, उच्च तापमान प्रतिरोधी मिश्र धातु स्टील,उच्च तापमान प्रतिरोधी उच्च शक्ति मिश्र धातु स्टील विभिन्न मध्यम तापमान और चलने की गति के अनुसार, उच्च तापमान पर इम्पेलर और मुख्य शाफ्ट की विश्वसनीय शक्ति बनाए रखने के लिए।
*विभिन्न धूल लोड की स्थिति को संतुष्ट कर सकता है कि कम धूल लोड करने के लिए एक अच्छा सौदा धूल लोड करने के लिए, impeller की सतह कठोरता विशेष प्रसंस्करण के बाद HRC60 ~ 70 तक पहुँच सकते हैं,यंत्र के सेवा जीवन को बहुत बढ़ाता है.
*तरल स्नेहक तेल का प्रयोग करते हुए स्नेहक तेल बदलने या भरने के समय असर के आवास को खोलने की आवश्यकता नहीं है।असर आवास शरीर पर निरीक्षण खिड़की के माध्यम से स्नेहन तेल की गुणवत्ता और स्टॉक का निरीक्षण करने के लिए आसान.
*तापमान और कंपन सेंसरों के लिए बैरिंग आवास भंडार स्थापना स्थान, आसानी से पंखे चल रही निगरानी उपकरण स्थापित कर सकते हैं।
*असर आवास भूलभुलैया प्रकार यांत्रिक सील, आंतरिक, वेंटहोल डिजाइन के अंदर रिसाव की रोकथाम के अद्वितीय डिजाइन, सील वसा के साथ लेपित कमिसुर को अपनाने,पूरी तरह से असर आवास तेल रिसाव को खत्म.
*चीनी अग्रणी मोटर निर्माता (या ग्राहक की आवश्यकता) की उच्च दक्षता ऊर्जा बचत मोटर का चयन, विश्वसनीय गुणवत्ता, कम ऊर्जा की खपत।
मोटर को नष्ट होने से रोकने के लिए, वायु प्रवाह प्रतिरोध बढ़ते समय मोटर भार को स्वचालित रूप से कम किया जा सकता है।
*ग्राहक की प्रदर्शन आवश्यकताओं के अनुसार डिजाइन को अनुकूलित करना और सीएफडी प्रौद्योगिकी द्वारा अनुकूलन करना, समान प्रशंसकों की तुलना में कम ऊर्जा की खपत।
*भागों का कसकर फिट होना, अच्छी सीलिंग, आउटपुट दबाव में कोई कमी सुनिश्चित करना।
*एनीलिंग उपचार के इम्पेलर, वेल्डिंग के दौरान आंतरिक तनाव की संरचना को पूरी तरह से समाप्त करता है, यह सुनिश्चित करता है कि इम्पेलर की उपस्थिति में क्रिकिंग और दोष नहीं होगा।
*इम्पेलर और मुख्य शाफ्ट की वेल्डिंग लाइन ने अल्ट्रासोनिक दोष का पता लगाने में सफलता प्राप्त की, जिससे वेल्डिंग और सामग्री का कोई दोष सुनिश्चित नहीं होता है, मजबूती की गारंटी मिलती है।
*आवेगक ने उच्च मानक गतिशील संतुलन पारित किया, जिससे पंखे का स्थिर संचालन सुनिश्चित हुआ।
*निर्माण समाप्त होने के बाद प्रशंसकों के लिए चलने का परीक्षण और कंपन मूल्य परीक्षण, विश्वसनीय संचालन सुनिश्चित करना।
*आपके चयन के लिए विभिन्न वैकल्पिक घटक।
3संरचनाके लिएकुशल ऊर्जा-बचत सीमेंट घूर्णी भट्ठी केन्द्रापसारक पंखे
* इम्पेलर प्रकारः पीछे की ओर ब्लेड
* ड्राइविंग मोडः युग्मन ड्राइवट्रेन
* सिस्टम प्रकारः एकल इनलेट प्रकार, ओवरहंग प्रकार।
* शीतलन प्रकारः परिसंचारी जल शीतलन/जबरदस्ती परिसंचारी तेल शीतलन।
* असर स्नेहन के तरीकेःतेल स्नान स्नेहन/तेल परिसंचरण स्नेहन
* मूल घटक:
मोटर, इम्पेलर, इम्पेलर शंकु (एयर इनलेट), केस, डम्पर, मुख्य शाफ्ट,
असर, असर आवास, पिन युग्मन, फाउंडेशन बोल्ट
* वैकल्पिक घटक:
प्रणाली आधार फ्रेम, सुरक्षात्मक स्क्रीनिंग, साइलेंसर, इनलेट और आउटलेट पाइपलाइन मुआवजा,
इनलेट और आउटलेट फ्लैंज, इलेक्ट्रिक एक्ट्यूएटर, शॉक आइसोलेटर, डायफ्राम युग्मन, फ्लूइड युग्मन,
मोटर वर्षा कवर, तापमान सेंसर, कंपन सेंसर, सॉफ्ट स्टार्टर, इन्वर्टर, विशेष विद्युत मोटर,
प्रणाली निगरानी उपकरण, स्नेहक प्रणाली, ओवरहेड स्नेहक टैंक...
4प्रदर्शन
निम्नलिखित डेटा हमारे उत्पाद के प्रदर्शन का केवल एक हिस्सा है।
यदि आप डेटा आप की जरूरत नहीं मिल सकता है, pls हमें अपने प्रदर्शन आवश्यकताओं भेजें,
हम आपको अनुकूलित डिजाइन सेवा प्रदान करेंगे।
| नहीं. | घूर्णन गति (r/min) |
कुल दबाव (पा) |
वायु क्षमता (m3/h) |
शक्ति (किलोवाट) |
| 3.55C | 2950 से 3150 | 588 से 1651 | 841~3162 | 1.5~22 |
| 4C | 3450 | १६७६-१८९३ | 1355~3996 | 3 |
| 4.5C | 2925~3250 | 1667~2873 | 2317~5522 | चार से पांच।5 |
| 5.4C | 2600~2900 | 2064~3240 | 3900~8901 | 7.5~11 |
| 7.1C | 1915~2100 | 1859~3283 | 7113~15919 | 11 से 18 तक।5 |
| 9C | 1640~1750 | 2191~3338 | 12407~25630 | 22 से 30 |
| 10C | 1600 | 3444 से 2575 | 16604~32144 | 37 |
| 11.2D | 1480 | २७६४-४०८६ | 21578-41773 | 45~55 |
5उत्पादन प्रक्रिया
डिजाइन, कच्चे माल काटना, प्रसंस्करण, वेल्डिंग,
शाफ्ट का मशीनिंग, रोलर का गतिशील संतुलन,
असेंबली, रनिंग टेस्ट, सैंडब्लास्टिंग, पेंटिंग, पैकिंग।
6गुणवत्ता नियंत्रण प्रक्रिया
सामग्री शक्ति परीक्षण, सामग्री संरचना विश्लेषण, आयाम निरीक्षण,
अल्ट्रासोनिक वेल्ड निरीक्षण, गतिशील संतुलन परीक्षण, रनिंग कंपन माप,
शोर माप, पेंट मोटाई माप, प्रदर्शन परीक्षण।
-
-
-
