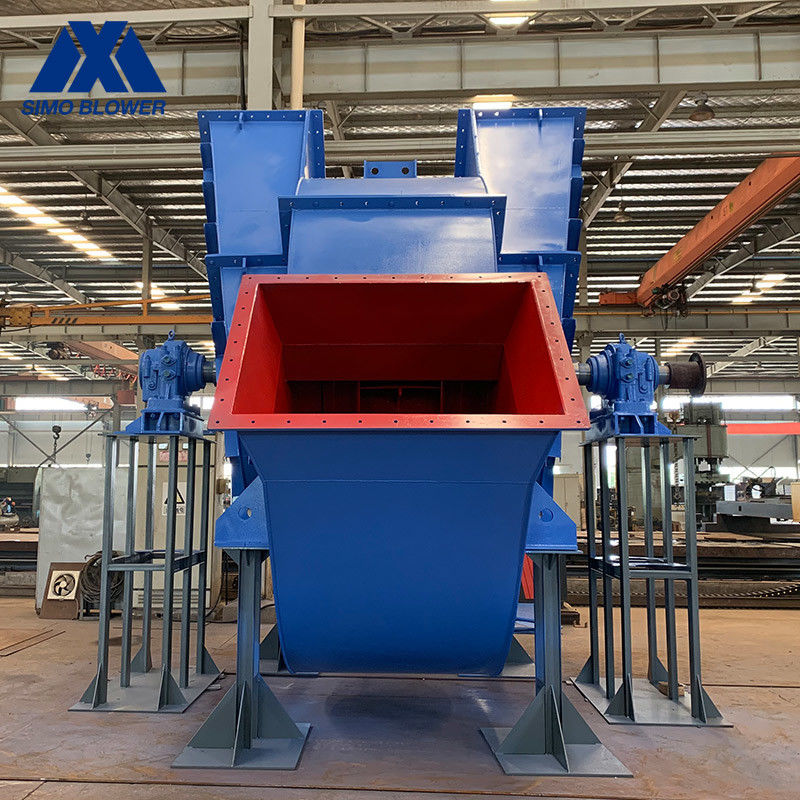

Q235 केन्द्रापसारक प्रवाह प्रशंसक उच्च तापमान
औद्योगिक केन्द्रापसारक धौंकनी
,बड़े केन्द्रापसारक प्रशंसक
,Q235 उच्च तापमान केन्द्रापसारक प्रवाह प्रशंसक;
बड़ी क्षमता के हानिकारक वायु उत्सर्जन Q235 केन्द्रापसारक प्रवाह ब्लोअर प्रशंसक
Q235 हानिकारक वायु उत्सर्जन के लिए उच्च तापमान केन्द्रापसारक प्रवाह प्रशंसक
परिचय
7-09 श्रृंखला के मध्यम दबाव वाले केन्द्रापसारक प्रवाह पंखे में मध्यम दबाव और बड़ा प्रवाह होता है, यह कम शोर श्रृंखला के पंखे से संबंधित है और इसमें स्थिर प्रदर्शन होता है।
यह सामान्य तापमान या उच्च तापमान गैर ज्वलनशील गैस (सामान्य हवा, उच्च तापमान गैस, संक्षारक गैस, धूल भरी गैस) और दानेदार / पाउडर / चिप / फाइबर सामग्री के परिवहन के लिए उपयुक्त है।
यह एक व्यापक रूप से उपयोग किया जाने वाला मध्यम दबाव वाला भारी शुल्क वाला केन्द्रापसारक पंखा है, जिसका उपयोग आमतौर पर औद्योगिक प्रणालियों जैसे बॉयलर, धूल कलेक्टर, डिसल्फराइजेशन सिस्टम, सीमेंट, रसायन, धातु विज्ञान,विद्युत शक्तिइसका उपयोग सामान्य वेंटिलेशन के लिए भी किया जा सकता है।
तकनीकी डेटा
|
उत्पाद पैरामीटर
|
|||
|
आवेदन
|
तापमान | सामान्य तापमान वाली हवा, गर्म हवा | |
| वायु की संरचना | स्वच्छ हवा, धूल भरी हवा, संक्षारक गैस, ज्वलनशील गैस, पाउडर सामग्री, हल्के कण सामग्री | ||
|
केन्द्रापसारक प्रवाह ब्लोअर प्रशंसक प्रदर्शन
|
इम्पेलर का व्यास |
1500-3500 |
मिमी |
| मुख्य शाफ्ट की गति |
≤1450 |
आरपीएम | |
| दबाव सीमा |
4217-15694 |
पिताजी | |
| प्रवाह सीमा |
4293-773605 |
m3/h | |
|
केन्द्रापसारक प्रवाह ब्लोअर पंखे की संरचना
|
ब्लेड | पीछे की ओर | |
| इम्पेलर समर्थन | SWSI (एकल चौड़ाई, एकल इनलेट), इम्पेलर ओवरहंग। | ||
| ड्राइवट्रेन |
युग्मन |
असाइन कर सकते हैं | |
| स्नेहन | तेल स्नान स्नेहन | ||
| असर शीतलन | हवा ठंडा, पानी ठंडा, तेल ठंडा | ||
|
केन्द्रापसारक प्रवाह ब्लोअर प्रशंसक
प्रणालीविन्यास
|
मोटर | एबीबी, सीमेंस, वेग, टेको, सिमो, चीनी ब्रांड... |
असाइन कर सकते हैं |
| इम्पेलर | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
आवरण, वायु इनलेट शंकु, वायु प्रवेश डिमपर |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| मुख्य शाफ्ट | 45# स्टील ((उच्च शक्ति कार्बन संरचनात्मक स्टील), 42CrMo, स्टेनलेस स्टील... | ||
| असर | FAG, SKF, NSK, ZWZ... | ||
|
केन्द्रापसारक प्रवाह ब्लोअर प्रशंसक वैकल्पिक
घटक |
सिस्टम बेस फ्रेम, सुरक्षात्मक स्क्रीनिंग,साइलेंसर, इनलेट और आउटलेट पाइपलाइन कम्पेनसेटर, इनलेट और आउटलेट फ्लैंज, डैम्पर, इलेक्ट्रिक एक्ट्यूएटर, शॉक आइसोलेटर, डायफ्राम युग्मन, द्रव युग्मन, मोटर वर्षा कवर, तापमान सेंसर, कंपन सेंसर, सॉफ्ट स्टार्टर, इन्वर्टर,विशेष विद्युत मोटरप्रणाली निगरानी उपकरण, स्नेहक प्रणाली, ओवरहेड स्नेहक टैंक आदि |
||
फायदे और विशेषताएं
1.केन्द्रापसारक प्रवाह ब्लोअर प्रशंसकउच्च आउटलेट दबाव आउटपुट कर सकते हैं और कम शोर के साथ अधिक गैस प्रवाह प्रदान कर सकते हैं। उच्चतम वातावरण तापमान पर स्थिर काम करने की क्षमता।
2ग्राहक की प्रदर्शन आवश्यकताओं के अनुसार अनुकूलित डिजाइन, और सीएफडी प्रौद्योगिकी द्वारा अनुकूलित, ऊर्जा की खपत समान मॉडल की तुलना में कम है।
3वायुप्रवाह चैनल और इम्पेलर को कई बार अनुकूलित किया गया है, जो साधारण बड़े प्रवाह वाले प्रशंसकों की तुलना में अधिक कुशल और ऊर्जा-बचत है।
4. इम्पेलर और मुख्य शाफ्ट की सामग्री के लिए, हम उच्च शक्ति कार्बन स्टील, कम मिश्र धातु स्टील, उच्च तापमान मिश्र धातु स्टील,उच्च तापमान प्रतिरोधी उच्च शक्ति मिश्र धातु स्टील विभिन्न कार्य परिस्थितियों के लिए तापमान और कार्य गति, ताकि इम्पेलर और मुख्य शाफ्ट उच्च तापमान पर भी एक विश्वसनीय शक्ति बनाए रख सकें।
5धूल युक्त गैस के लिए, हम धूल की एक छोटी मात्रा से बहुत बड़ी धूल सामग्री के लिए विभिन्न कार्य स्थितियों को पूरा कर सकते हैं।ब्लेड की सतह कठोरता HRC60~70 तक पहुंच सकती है, जो इम्पेलर के जीवनकाल को 3 गुना से अधिक बढ़ा सकता है।
6.केन्द्रापसारक प्रवाह ब्लोअर प्रशंसकरोलर को उच्च मानक गतिशील संतुलन सुधार के अधीन किया जाता है ताकि प्रशंसक का स्थिर संचालन सुनिश्चित किया जा सके।
7.केन्द्रापसारक प्रवाह ब्लोअर प्रशंसकइस प्रणाली का डिटेचेबल डिजाइन है, जिससे ग्राहकों की परिवहन लागत में काफी कमी आती है।
8प्रत्येक भाग में एक स्थापना संख्या होती है और इसे स्थापना पुस्तिका के मार्गदर्शन में सफलतापूर्वक इकट्ठा किया जा सकता है।
9- साइट पर स्थापना मार्गदर्शन सेवाएं प्रदान करें।
-
-
